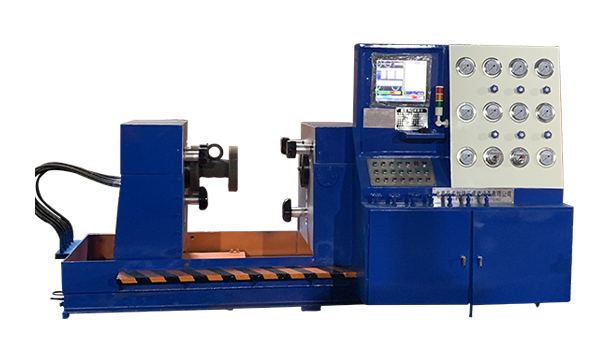

DYFJ-ZN智能型閥門試驗臺當前位置:首頁DYFJ-ZN智能型閥門試驗臺

DYFJ-ZN智能型閥門試驗臺 (2)

發布日期:[2020-03-24]     點擊率:
  • 產品描述
  • 主要技術參數
  • 壓力對照表
  • 使用方法

本系統是在Windwos7操作系統基礎上,通過組態軟件與PLC結合,對測試過程中數據進行收集處理,保存。數據不可更改,不可刪除,確保數據更具說服力。測試數據電腦自動保存,可隨時根據測試編號或測試時間進行查詢,數據提取打印。下面具體介紹下系統的操作方法;

電腦正常開機后,雙擊圖標圖片1.png,會彈出一個密碼輸入對話框,輸入密碼935488,確定,數據采集軟件就進入運行狀態。


2. 首先的是首頁窗口,軟件內部包含有操作說明,可以結合到具體操作查看。


點擊本頁操作說明,


按鈕就會加上一個藍色邊框,此時點擊任何按鈕,都會彈出該按鈕相關功能設置說明。


點擊別的按鈕,上一個說明會自動退出,點擊退出,就可退出查看操作說明狀態,此時就可通過按鈕進行正常窗口切換和操作了。我們進入監視畫面。

3.進入測試前的準備工作,參數設置。


進入到監控窗口時,會有個參數設置提示,我們把常用的一些參數預設好,以后就直接調用。藍色部分點擊進去里面預設了5組,可以隨時調用,白色部分可以直接輸入文字,考慮到這部分修改不會太過于頻繁。


需要注意一點,我們氣泡監測默認選第一項。注意看圖標也不一樣。


在開始測試之前,為了減小測量誤差,我們可以對傳感器進行零位標定,根據測量需要選取適當量程傳感器,并對傳感器量程標定。未做標定,窗口會有提示。相關參數設置完成后,就可進入正常數據采集測試過程了。一些關鍵參數沒有正確設置,會有相應提示,使用過程中注意查看。


4.數據測試與采集


首先點擊水和氣切換鍵,選擇相應的水壓或氣壓,點擊開始測試,然后選定測試項目,用鼠標點擊需要測試項目,相應圖標變?yōu)榧t色,表示已經選定,設置好對應參數,允許壓力下降值,保壓時間,上圖藍色框內是需要設置的。點擊繼續測試,水泵會自動加壓,達到設定壓力后會自動停機保壓,右邊方框會出現壓力曲線,直線表示沒有掉壓,階梯式下降說明哪里有泄漏。


測試過程中,發現異常需要結束測試時,點擊結束測試,就可中斷該臺閥門測試,需要更換閥門其他部位,點擊繼續測試,切記不要點擊結束測試或打印報告,這樣就會出現同一只閥門,測試數據不能保存在同一臺閥門對應框內。具體情況可參看軟件內自帶的操作說明。

表格打印,測試結束后,點擊表格打印,打印機會自動將測試數據打印出來。打印前可以點擊測試報告,查看打印報告。打印后,相關數據也將存入系統并保存。


6.存盤數據的查找調取,需要查找存盤數據時,進入存盤數據窗口,通過測試報告上的查詢編號,或具體測試時間,對存盤數據進行查詢,提取生成表格。


數據提取后,點擊預覽存盤表格,可在表格中看到提取的數據


如果需要有測試時的壓力曲線,點擊曲線生產,可以根據當時保存數據生產對應曲線


7.歷史曲線查找,對于以前測試時的實時曲線,也可通過歷史曲線對話框進行查看。


點擊下方紅色圖標,可通過時間來準確查找某個時間段內的相關壓力時間曲線。


在軟件使用過程中有什么不清楚的, 好都參照軟件內部操作說明進行操作。
